Gan ASTM A53, gan ASTM A795 ir oglekļa tērauda cauruļu standarti, kas attiecas uz melnajām un karsti cinkotajām, metinātajām un bezšuvju caurulēm, taču tās ir paredzētas pilnīgi dažādiem mērķiem: A53 ir vispārēja-pielietojuma caurule, savukārt A795 ir specializēta ugunsaizsardzības caurule.
- ASTM A53(Vispārēja-pielietojuma caurule): izstrādāta kā plaša, daudzpusīga{1}}caurule. To izmanto mehāniskiem, strukturāliem un zema-spiediena santehnikas darbiem (piemēram, tvaika, ūdens, gāzes un gaisa transportēšanai).
- ASTM A795(Ugunsdrošības caurule): īpaši izstrādāta ugunsdzēsības sprinkleru sistēmām (slapjās, sausās, pirms{0}}darbības un plūdu sistēmas). Katra standarta prasība ir pielāgota, lai atbilstu ugunsdrošības kodiem, piemēram, NFPA 13.
ASTM A795 vs ASTM A53: kāda ir atšķirība?
-
Primārais pielietojums
ASTM A53: izmanto vispārīgiem mehāniskiem un spiediena lietojumiem. Tā ir standarta caurule ūdens, tvaika, dabasgāzes un gaisa padevei santehnikā, HVAC un konstrukcijās (piemēram, margas vai stabi).
ASTM A795: īpaši izstrādāts ugunsdzēsības sprinkleru sistēmām. To izmanto tikai automātiskajos ugunsaizsardzības tīklos (slapjās, sausās un pirms-iedarbības sistēmās).
-
Ražošanas un metināšanas prasības
A795: ERW metinātajai caurulei nepieciešama metināšanas zonas termiskā apstrāde. Metinātajām šuvēm tiek veikta stingrāka pārbaude; 100 % NDT uz metinātajām šuvēm ir raksturīga ugunsdrošības uzticamībai. Ir atļauti gan metināti, gan bezšuvju.
A53: trīs veidi: F tips (krāsns sadurmetināts), E tips (ERW), tips S(bezšuvju). ERW metinājuma termiskā apstrāde nav obligāta. Metināto šuvju pārbaude notiek saskaņā ar vispārīgiem cauruļu noteikumiem, nevis ugunsdrošības kritērijiem.
-
Izmēru diapazons
ASTM A53: aptver plašu diapazonu no NPS (nominālais caurules izmērs) 1/8" līdz 24".
ASTM A795: ir šaurāks diapazons, aptverot NPS 1/2" līdz 10" (daži vecāki standarti sasniedz pat 8"), jo ugunsdzēsības sprinkleru atzaru līnijas reti pārsniedz šo izmēru.
-
Sienas biezuma un svara klases
Šeit cilvēki bieži paklupjas. Abi izmanto standarta grafikus (piemēram,Sch 40unSch 10), taču svara apzīmējumi atšķiras:
ASTM A53: izmanto tradicionālās svara kategorijas: standarta svars (STD), īpaši spēcīgs (XS) un dubults īpaši spēcīgs (XXS).
ASTM A795: izmanto noteiktas ugunsdrošības svara kategorijas: standarta svars un īpaši smagais svars.
Standarta svara caurule A795 nav tāda paša biezuma kā A53 standarta svara caurule. A795 ir īpaši izstrādāts tā, lai atbilstu NFPA standartu spiediena prasībām, vienlaikus izmantojot plānākas sienas (piemēram, Sch 10) ar lielāku diametru, lai ietaupītu materiālu izmaksas, ja darba spiediens ir pietiekams.
-
Mehāniskās īpašības (ieguves stiprums)
ASTM A53 B pakāpe (visizplatītākā): nepieciešama minimālā tecēšanas robeža 35 000 psi (240 MPa) un stiepes izturība 60 000 psi.
ASTM A795 ietver tikai A pakāpi (ražīgums, kas lielāks par vai vienāds ar 30 000 psi) un B pakāpi (ražīgums, kas lielāks vai vienāds ar 35 000 psi), un B pakāpe ir visizplatītākā. Tajā ir skaidri noteikta minimālā tecēšana un stiepes izturība, lai nodrošinātu konstrukcijas stabilitāti uguns{6}}izraisītā termiskā stresa apstākļos.
Piezīme. Lai gan A795 Standard ir zemāka tecēšanas robeža, tā hidrostatiskā testa spiediena prasības faktiski ir augstākas, lai nodrošinātu hermētiskus savienojumus zem ugunsgrēka{2}}sistēmas spiediena.
-
Pārbaude un pārbaude
Nesagraujošā pārbaude
ASTM A53: ir nepieciešama hidrostatiskā pārbaude, taču tā ļauj veikt frēzēšanas pārbaudi.
ASTM A795: ir stingrāka pārbaude. Ja NPS 2 collu un mazāk, ir nepieciešams nesagraujošs elektriskais (virpuļstrāvas{3}}pārbaude) visā katras caurules garumā, nodrošinot nulles caurumu noplūdes.
Izlīdzināšanas tests
ASTM A795 nosaka stingru saplacināšanas testu: kad paraugs ir saplacināts līdz 2/3 no tā sākotnējā ārējā diametra, metinājuma šuvei nav jābūt plaisām vai atverēm.
ASTM A53ir maigāka saplacināšanas prasība. B kategorijas caurulei ir pieļaujamas nelielas plaisas gar metinājuma šuvi, ja vien tās nepārsniedz noteikto platumu. Lai gan šīs mikroplaisas ir pieņemamas vispārējām ūdens vai gāzes vadiem, tās var kļūt par katastrofāliem ugunsdzēsības sprinkleru sistēmas atteices punktiem spēcīga hidrauliskā trieciena apstākļos.
-
Vītņošana un pārklāšana
Abi var būtkarsti{0}}cinkots.
Tomēr A795 ir īpaša prasība, ka vītnes ir jāpārbauda ar standarta vītnes mērierīci (L1 vai L3), lai nodrošinātu, ka tās var izveidot perfektu, spiediena{3}}ciešu blīvējumu ar ugunsdzēsības-veidgabaliem, kuriem bieži ir smagākas vītnes nekā standarta santehnikas piederumiem.
Bieži uzdotie jautājumi
J: Vai abas caurules var būt vītņotas, rievas un metinātas?
A:ASTM A795 Sch 40: vītne, rievošana, metināšana – viss atļauts.
ASTM A795 Sch 10: tikai rievošanai un metināšanai; vītņošana saskaņā ar standartu ir stingri aizliegta.
ASTM A53: pašam standartam nav ugunsdrošības noteikumu. Vītņošana ir atļauta, pamatojoties tikai uz sienas biezumu. Pat ja tas ir fiziski iespējams, A53 plānsienu nedrīkst izmantot vītņotiem sprinkleru cauruļvadiem saskaņā ar projekta ugunsdrošības specifikācijām.
J: Kad es varu norādīt ASTM A53 ugunsdzēsības darbiem?
A: Tas ir pieņemams maza diametra Schedule 40 vītņotiem kritieniem, zariņiem un stāvvadiem, kur projekta specifikācijā ir skaidri atļauts ASTM A53 Grade B Sch 40.
J: Vai ASTM A53 cauruli var izmantot ugunsdzēsības sprinkleru sistēmās saskaņā ar NFPA 13?
A: Jā, bet ar ierobežojumiem.
NFPA 13 atļauj ASTM A53 40. grafiku sprinkleru cauruļvadiem. Tomēr lielākā daļa konsultantu, specifikāciju un apdrošināšanas iestāžu NEakceptē ASTM A53 10. grafiku ugunsdzēsības maģistrālēm. A53-Sch 10 ir vispārēji rūpnieciska caurule bez īpašām elastības prasībām ruļļu rievošanai.
ASTM A795 ir vēlamais standarts ugunsdrošības darbiem.
J: Vai A795 un A53 caurulēm ir vienāds ārējais diametrs (OD)?
A: Jā. Tam pašam NPS nominālajam izmēram ārējais diametrs ir identisks. Rievoti savienojumi un veidgabali fiziski iederēsies abās caurulēs. Fiziskā piemērotība NENOZĪMĒ, ka tā ir apstiprināta ugunsdzēsības sprinkleru lietošanai.

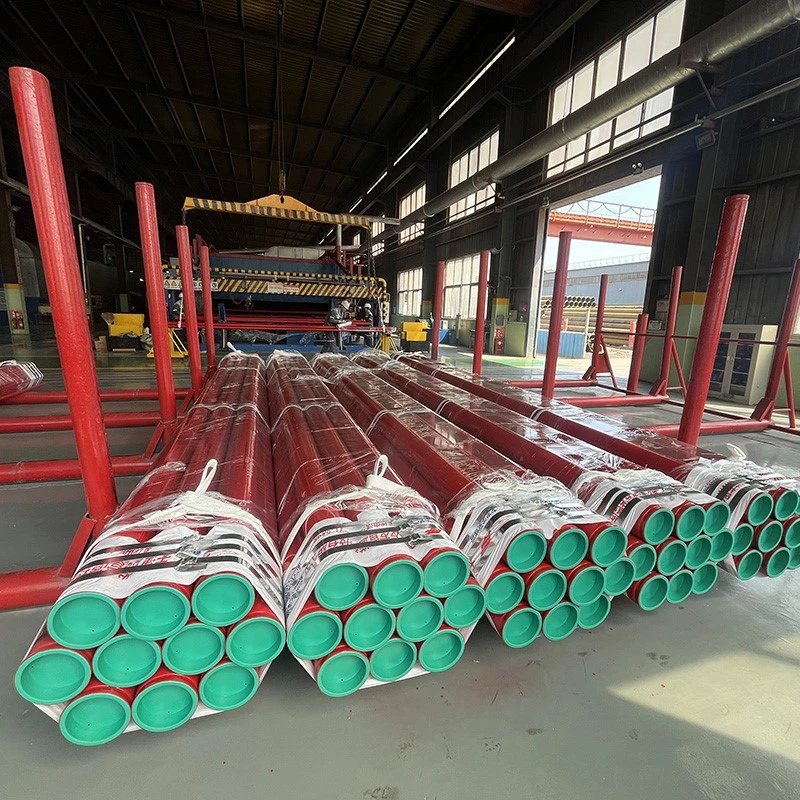

Youfa tērauda caurule ir profesionāla sprinkleru cauruļu piegādātāja Ķīnā. Laipni lūgti jaunie un vecie klienti, kas mūs iepazīst!
