Sastatņu pīpe
EN39 sastatņu caurule
Norādītais ārējais diametrs ir 48,3 mm, un noteiktais sienas biezums ir 3,2 mm 3. tipam un 4,0 mm 4. tipam.
BS1139 sastatņu pīpe
Caurule tiek saukta par “4. tipa” cauruli un apzīmē sienas biezumu 4,0 mm.
Sastatņu cauruļu specifikācija
| Materiāls | Oglekļa tērauds | ||||
| Pakāpe | Q235 Al nogalināts=S235GT Q345 Al nogalināts=S355 |
||||
| Standarta | EN39, BS1139 | ||||
| Virsma | Cinka pārklājums 280 g/m2 (40μm) Pārklājuma biezumam jābūt ne mazāk kā 40 μm |
||||
| Beigas | Vienkāršie gali （ar vai bez vāciņiem） | ||||
| Specifikācija | Ārējais diametrs | Tolerance uz norādīto OD | Biezums | Tolerance pret biezumu | Masa uz garuma vienību |
| BS1139 4. tips | 48,3 mm | ± 0,5 mm | 4,0 mm | -10% | 4,37 kg/m |
| EN39 3. tips | 3,2 mm | -10% Bezšuvju -15% |
3,56 kg/m | ||
| EN39 4. tips | 4,0 mm | 4,37 kg/m | |||
Cinkotu sastatņu tērauda cauruļu raksturojums
Augsta stiprība un slodze - gultņa ietilpība: Tērauda caurules saglabā augsto izturību, kas sastatnes tērauda caurulēm vajadzētu būt un var izturēt dažādas kravas būvniecības laikā.
Stabilitāte: Izmantojot saprātīgus savienojumus un būvniecības metodes, veidojas stabila struktūra, lai samazinātu kratīšanas un deformācijas risku.
Izmēra precizitāte: Ārējais diametrs, sienas biezums un citi izmēri ir samērā vienādi un precīzi, padarot to viegli savienojamu un saliktu.
 |
 |
 |
Sastatņu caurules ķīmiskās īpašības
EN39 ķīmiskais sastāvs
BS1139 Ķīmiskās sastāvdaļas: ogleklis (C), silīcijs (SI), MN (mangāns), fosfors (P), sēra (-i) un slāpeklis (N)

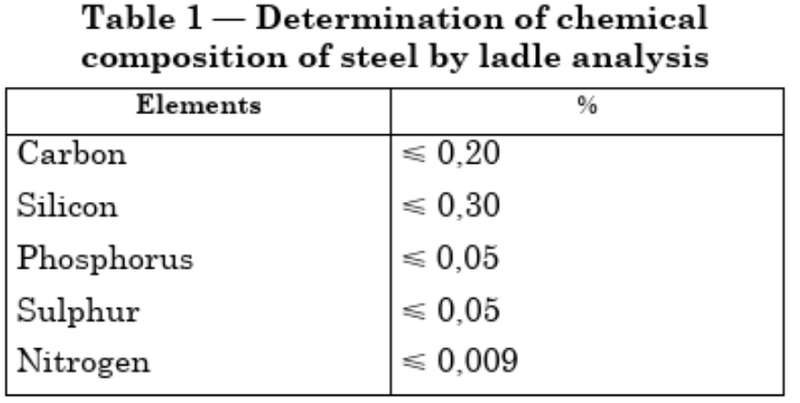

BS1139 ķīmiskā sastāva
BS1139 Ķīmiskās sastāvdaļas: ogleklis (C), silīcijs (SI), fosfors (P), sēra (-i) un slāpeklis (N)
BS1139 vs lv 39 standarts
Var redzēt, ka BS1139 standarts nodrošina prasības N, savukārt EN 39 sastatņu standarts nodrošina prasības AL un MN ķīmiskajā sastāvā.
| Lv 39 | BS1139 | |
| Peļņas izturība | Min 235 MPa | Lielāks vai vienāds ar 235 MPa |
| Stiepes izturība | 340-520 MPa | 340-480 MPa |
| Pagarināšana | Min 24% | Lielāks vai vienāds ar 24% |
Mehāniskā īpašība
Runājot par mehāniskām īpašībām, EN 39 sastatņu cauruļu standartam ir nepieciešama stiepes izturības rādītāji, kas ir par 40 MPa augstāku nekā BS1139.
 |
 |
 |
Sastatņu cauruļu ražošana
Youfa Steel Pipe Group nodrošina, ka katra tērauda caurule atbilst BS1139 vai EN39 kvalitātes standartiem pirms nosūtīšanas uz tirgu.
Cinkotu sastatņu caurules ražošanas laikā šādām darbībām jāpievērš īpaša uzmanība.
Cinka pārklājuma kvalitāte
Cinka pārklājuma slāņa biezumam jābūt diapazonā no 40 līdz 80 μm, un biezuma novirze jākontrolē ± 10 μm robežās.
Izmēra precizitāte
Ārējā diametra novirzi kontrolē ± 0,5 mm robežās, sienas biezuma novirzi kontrolē ± 0,3 mm attālumā, un garuma novirzi kontrolē ± 50 mm robežās.
Metināšanas kvalitāte
Metinātās šuves platumam jābūt salīdzinoši konsekventam, parasti no 8 mm līdz 12 mm, un metinātās šuves stiprums jānovērtē, izmantojot stiepes vai saliekšanas testus.
Sastatņu caurules pārbaude

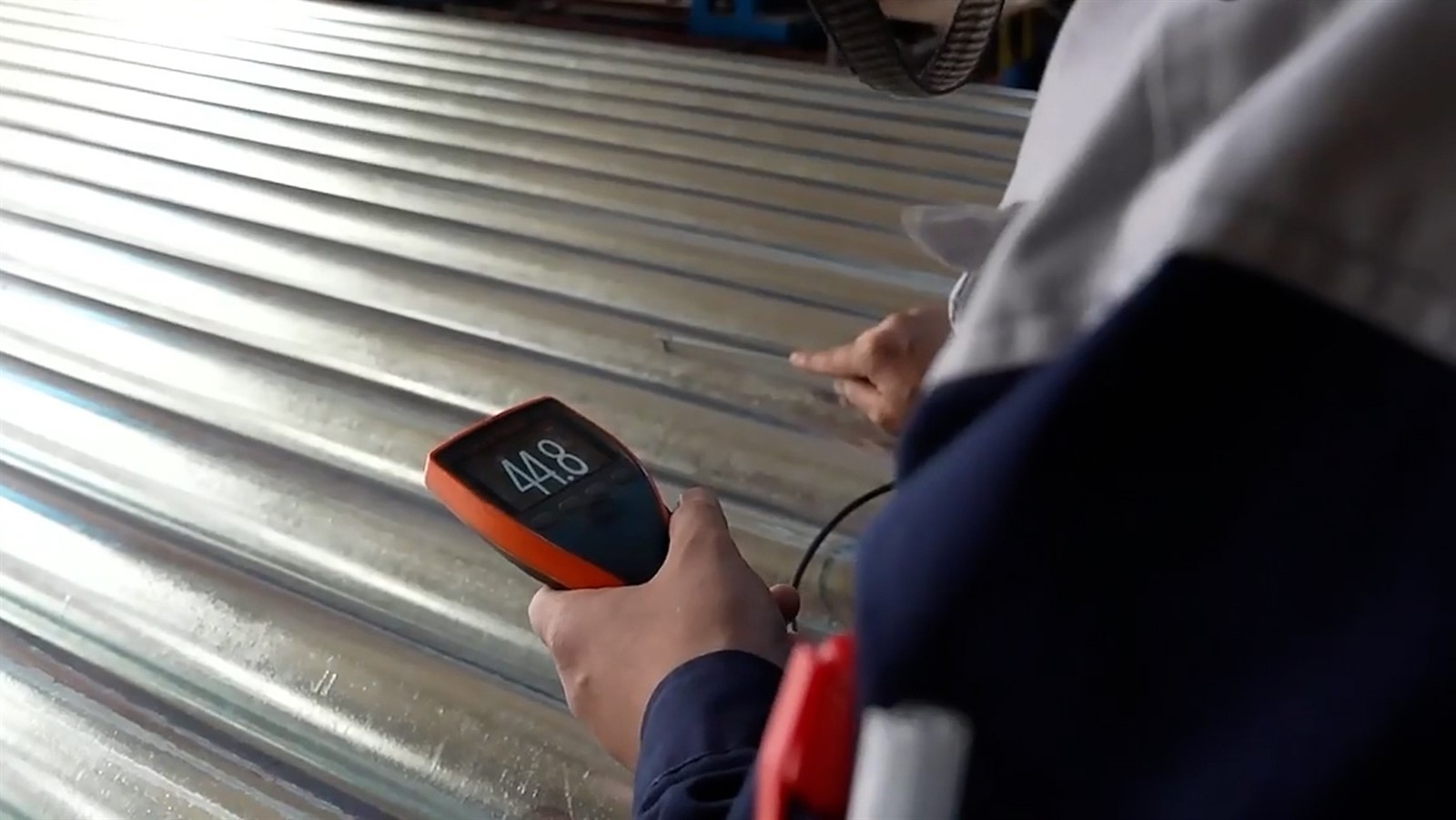

YouFA testēšanas laboratorijā testēšanas personāls vispirms izmantos spektrālo analizatoru, lai noteiktu tērauda cauruļu materiāla sastāvu un pēc tam veiktu stiepes testus uz universālu materiālu testēšanas mašīnu, lai novērtētu izturību. Cinkotā slānī izmantojiet magnētiskā biezuma mērītāju, lai izmērītu biezumu, un pēc tam veiciet režģa testu, lai pārbaudītu saķeri. Izmēra mērījumā tiks izmantoti dažādi mērīšanas rīki, lai precīzi izmērītu vairākās vietās.
Sastatņu caurules iesaiņošana un iekraušana
 |
 |
Aizsardzības pasākumi: Aptiniet tērauda caurules ar rūsas izturīgu papīru, plastmasas plēvi vai citiem rūsas izturīgiem materiāliem, lai novērstu rūsēšanu pārvadāšanas un uzglabāšanas laikā.
Iesiešana un fiksēšana:Tērauda sloksnes, tērauda vadi vai specializētas iesiešanas siksnas tiek izmantotas, lai stingri sasietu tērauda caurules, lai novērstu sastatnes tērauda caurules kustību un sadursmi iepakojuma iekšpusē.
Stūra aizsardzība:Sastatņu tērauda cauruļu galiem un asiem stūriem aizsardzībai jāizmanto aizsardzības pārvalki vai stūra aizsargi.

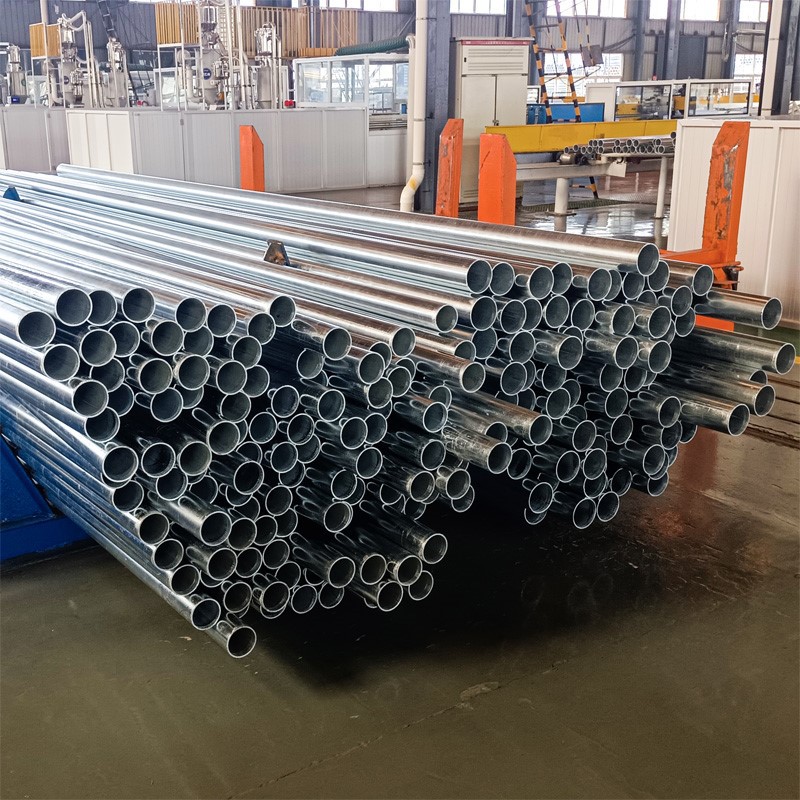

Sastatņu caurules produkti
 |
|
 |
 |
Sastatņu tērauda cauruļu pielietošana
Civilās konstrukcija:Jauni celtniecības, atjaunošanas un paplašināšanas projekti dzīvojamām ēkām, biroju ēkām un citām konstrukcijām.
Rūpnieciskā konstrukcija:Rūpniecisko iekārtu būvniecība un atjaunošana, piemēram, rūpnīcas ēkas, noliktavas, darbnīcas utt.
Infrastruktūras konstrukcija:Tiltu, ceļu un tuneļu būvniecība un uzturēšana
Enerģijas iekārta konstrukcija:Jaudas torņu, naftas un degvielas uzpildes staciju būvniecība un uzturēšana.
Sabiedrisko aprīkojuma celtniecība:Sabiedrisko ēku, piemēram, skolu, slimnīcu, metro staciju un sporta centru, būvniecība.
Ainavu inženierija:Kāpšanas atbalsts tādās operācijās kā lieli parki, koku atzarošana un ainavu gaismu uzstādīšana.
Kāpēc izvēlēties YouFa Group
Tianjin Youfa Steel Pipe Group Co., Ltd. tika izveidots 2000. gada 1. jūlijā, YouFa ir liela mēroga tērauda produktu ražošanas uzņēmums. 2020. gada decembrī YouFa Group veiksmīgi nolaidās uz Šanhajas biržas galvenās valdes. Mēs galvenokārt ražojam ERW tērauda cauruli, cinkotu tērauda cauruli, dobu sekciju tērauda caurules, SSAW tērauda cauruli, plastmasas oderes kompozītmateriālu cauruli, plastmasas pārklājumu tērauda cauruli, bezkauta caurules un cauruļu montāžas un sastopot ar plastmasu pārklājumu utt.
Papildus tam, ka galvenā mītne atrodas Tianjinā, šobrīd mums ir 13 meitasuzņēmumi un zari Tangshanā, Handanā, Šaanxi un Liyangā. Pašlaik 13 rūpnīcās, 3 nacionālajā akreditētajā laboratorijā un 1 Tianjin valdības akreditētās uzņēmējdarbības tehnoloģiju centrā ir apmēram 9000 darbinieku un 293 ražošanas līnijas.
Tangshan Youfa New Building Equipment Co., Ltd. kā viens no YouFA grupas meitasuzņēmumiem, galvenokārt ražo sastatņu produktus. Produktu diapazonā ietilpst gredzens - Lock Scatforing System, Rāmis, savienošanas sistēmas sastatnes, kauss - Slēdzeņu sastatņu sistēma, tērauda rekvizīti un piederumi, piemēram, skrūvju pamatnes ligzda un u galvas ligzdas.Visa sastatņu caurules ir pārbaudītas atbilstoši standartiem BS1139, EN39, GB/T 3091 & GB/T137793.
Kāda izmēra ir standarta sastatnes tērauda caurule?
Cinkotas sastatņu caurules standarta garums bieži ir 1 - 6 metri.
Sastatnes tērauda caurules standarta ārējais diametrs parasti ir ap 48,3 mm.
Cauruļu sastatņu standarta biezums parasti ir 3,6 mm.
Tomēr BS 1139 standarta sastatņu tērauda caurulēm parastais biezums var būt 3,2 mm un 4,0 mm.
EN 39 standarta sastatņu tērauda caurulēm tipiskie biezumi var ietvert 2,8 mm un 3,6 mm.
YouFA grupa var pielāgot sastatņu tērauda cauruļu biezumu atbilstoši klientu vajadzībām ar biezuma diapazonu no 2,5 mm līdz 4,0 mm
Plānāku biezumu 2,5 mm vai 2,75 mm var izmantot lietojumprogrammām ar salīdzinoši zemu slodzi - gultņu prasībām vai pagaidu un zema pieprasījuma iestatījumiem.
3,0 mm biezums parasti ir piemērots vispārīgiem būvniecības projektiem ar mērenām kravām un augstumu.
Biezums 3,25 mm, 3,5 mm vai pat 4,0 mm ir piemēroti smagākām un augstām - pieauguma sastatņu sistēmām, lai nodrošinātu pietiekamu stiprību un stabilitāti lielākās sagaidāmajās slodzēs.
Kas ir tērauda sastatnes?
Tērauda sastatnes ir pagaidu struktūra, kas galvenokārt izgatavota no tērauda elementiem. Parasti to veido vertikālas tērauda caurules, ko sauc par standartiem vai taisniem, horizontālām caurulēm, kas pazīstamas kā virsgrāmatas vai transomi, diagonālas breketes stabilitātei un dažāda veida savienotāji vai savienotāji, lai apvienotu komponentus.
Sakarā ar izturību, izturību un spēju izturēt smagas kravas un skarbus laika apstākļus, daudzos gadījumos vēlamā izvēle bieži ir tērauda sastatnes.
Cinkotas sastatņu caurules, krāsotas sastatņu caurules un pulveris - pārklāta sastatņu caurules.
Saskaņā ar virsmas apstrādes veidu noteikti ir trīs veidu sastatņu caurules. Cinkotas sastatņu caurules, krāsotas sastatņu caurules un pulvera - pārklāta sastatņu caurules.
Cinkota sastatņu caurule: cinka pārklājums nodrošina izcilu rūsas un korozijas aizsardzību, padarot to ļoti izturīgu, it īpaši āra un mitrā vidē. Parasti tos izmanto lieliem - mēroga būvniecības projektiem, kuriem ir ilgs laiks un kuri ir pakļauti dabiskai videi.
Krāsota sastatņu caurule: krāsas slānis nodrošina zināmu anti - korozijas aizsardzību, bet, iespējams, nav tik spēcīga kā cinkots slānis. Vispārīgi runājot, tie var būt vairāk izmaksu - efektīvi nekā cinkotas caurules. Tos var izvēlēties mazākām celtniecības vietām vai projektiem, kuriem ir estētiska ietekme.
Sastatņu caurule ar pulveri: gluds un vienmērīgs pārklājums, nodrošinot labu aizsardzību, izturīgu pret sadrumstalotību un skrambām. Salīdzinot ar dažām tradicionālajām gleznošanas metodēm, pulvera pārklājuma tehnoloģija bieži ir videi draudzīgāka. Tādās nozarēs kā tīras telpas vai pārtikas pārstrādes iekārtas, kurām nepieciešama tīra un izturīga virsmas apstrāde, tās var būt vēlamā izvēle.
Galīgais FAQ ceļvedis sastatņu caurulei
Vai sastatņu caurules rūsa?
+
-
Lai arī cinkotām sastatņu caurulēm ir cinka slānis, tie var nodrošināt noteiktu aizsardzības pakāpi. Bet, ja cinkotā cinka pārklājums ir bojāts vai nolietots, pat cinkotā caurule rūsas. Caurules, kas nav cinkotas vai kurām ir slikts pārklājums, ir vairāk pakļautas rūsēšanai.
Loma ir arī vides apstākļiem. Vietās ar augstu mitrumu, sāls iedarbību (netālu no krasta) vai bieža lietus un ķīmisku vielu iedarbība tiek palielināts rūsas risks.
Kā aprēķināt sastatņu cauruļu svaru?
+
-
Aprēķiniet atsevišķu cauruļu svaru: Lai aprēķinātu katras caurules tilpumu, varat izmantot formulu cilindra tilpumam (π * (rādiuss^2) * garums). Pēc tam reiziniet tilpumu ar materiāla blīvumu (tēraudam, tas ir aptuveni 7850 kg/m³), lai iegūtu katras caurules svaru.
Piemēram, caurulei ar ārējo diametru 48,3 mm (rādiuss=0.02415 m), biezums 3,6 mm (iekšējais rādiuss=0.02055 m) un garums 3 m: tilpums=π * ((0,02415^2)
Kāda ir pamata atšķirība starp caurulēm un fitingu un sistēmas sastatnēm?
+
-
Caurules un uzstādīšanas sastatnes:
Komponenti: sastāv no atsevišķām tērauda caurulēm un atsevišķiem armatūras, piemēram, savienotājiem, skavām un savienojumiem.
Montāža: nepieciešama manuāla caurulīšu un veidgabalu montāža un demontāža, kas var būt laiks -.
Sistēmas sastatnes:
Komponenti: ietver pirms - inženierijas un standartizētas modulāras komponentus, kas ir paredzēti precīzi sakārtotai.
Montāža: ir ātrāka un vienkāršāka, jo komponenti ir paredzēti tiešam savienojumam.
Kāds ir sastatņu cauruļu skavas izmērs?
+
-
Standarta 48,3 mm diametra sastatņu caurulēm skavas iekšējais diametrs var būt aptuveni 48 mm līdz 50 mm, lai nodrošinātu cieši pieguļošu piemērotību. Skavas platums varētu būt no 50 mm līdz 80m.Thright - leņķa skavas, grozāmās skavas, un savienotājiem, un to izmēri var atšķirties, ņemot to īpašo funkciju un dizainu.
Sastatņu veidi un sastatņu caurules
+
-
Rāmja sastatnes: satur saliekamus rāmjus, kas savienoti kopā. Sastatņu caurules tiek izmantotas kā galvenās strukturālās sastāvdaļas, lai veidotu rāmjus.
Caurules un savienojuma sastatnes: sastāv no atsevišķām caurulēm, kas savienotas, izmantojot dažāda veida savienotājus.
Sistēmas sastatnes: saliekamās modulāras komponentus, kas ir izstrādāti, lai precīzi ietilptu kopā. Šāda veida caurules parasti ir īpašas izmēri un savienojumi.
Sastatņu cauruļvadiem ir izšķiroša loma visos šajos veidos. Viņiem jāatbilst noteiktiem standartiem attiecībā uz materiāla kvalitāti, diametru, sienas biezumu un izturību, lai nodrošinātu sastatņu struktūras drošību un stabilitāti.
