Cuplock Sastatnes
Produkta nosaukums:Cuplock Sastatnes
Standarta:BS12811-2003
Virsmas apstrāde:Krāsots vai karsti cinkots
Materiāls:Q235 tērauds, Q355 tērauds
Izmēri:Φ48,3 * 3,2 mm vai pielāgots
Cuplock piederumi: augšējais kauss, apakšējā krūze, dubultā virsma, dēļa kronšteins, tapas savienotājs, pamata ligzda

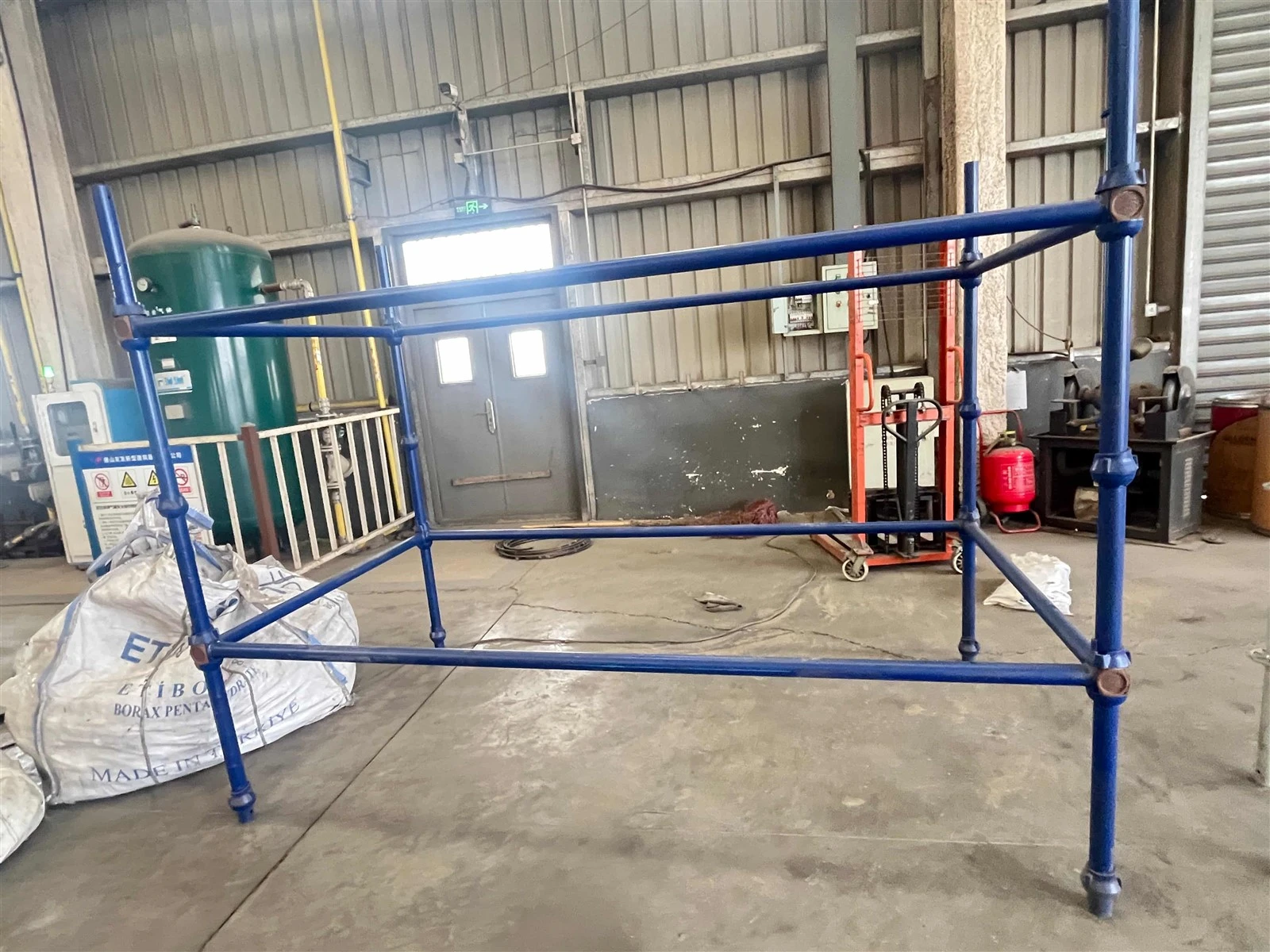

Apraksts:Cuplock sastatnes ir moduļu tērauda sastatņu sistēma, kas ir slavena ar kausa{0}}un-asmeņu bloķēšanas savienojumu, ko plaši izmanto celtniecībā, tiltu darbos un betona plātņu veidņu stiprināšanā.
Cuplock standarts
Virsgrāmatas un šķērssijas
Cuplock Diagonal
Cuplock piederumi

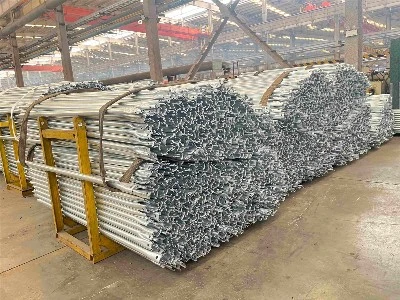

Cuplock standarts
|
Preces Nr. |
Garums |
Svars |
|
|
YFCS 300 |
3 m / 9'10'' |
17,35 kg / 38,25 mārciņas |
|
|
YFCS 250 |
2.5 m / 8'2'' |
14,57 kg / 32,12 mārciņas |
|
|
YFCS 200 |
2 m / 6'6" |
11,82 kg / 26,07 mārciņas |
|
|
YFCS 150 |
1.5 m / 4'11'' |
9,05 kg / 19,95 mārciņas |
|
|
YFCS 100 |
1 m / 3'3'' |
6,3 kg / 13,91 mārciņas |
|
|
YFCS 050 |
0.5 m / 1'8'' |
3,5 kg / 7,77 mārciņas |

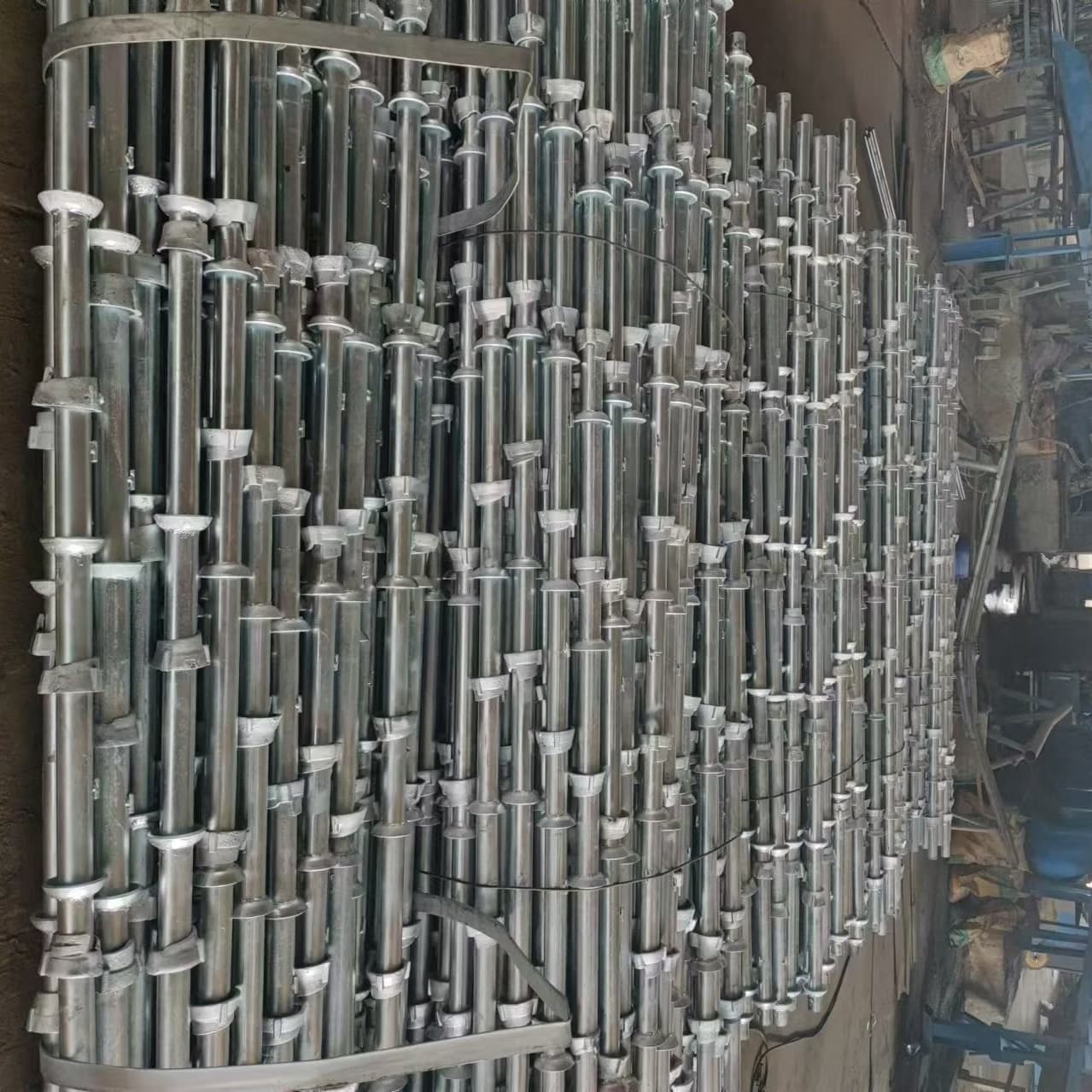

Cuplock standarts ir vertikāla caurule ar kausu mezgliem, kas veido Cuplock sistēmas mugurkaulu.
- Kas tas ir: vertikāla tērauda caurule ar kausa mezgliem, kas regulāri metināti.
- Kausa mezgls: katram mezglam ir fiksēts apakšējais kauss un bīdāms augšējais bloķēšanas kauss.
- Savienojums: Virsrakstu, šķērssiju vai kronšteinu asmeņu gali atrodas apakšējā kausā. Augšējais kauss noslīd uz leju pār tiem un tiek uzsitīts ar āmuru, lai nofiksētu savienojumu.
- Asmeņi katrā mezglā: parasti vienā mezglā var izveidot savienojumu ar 90 grādu intervālu līdz 4 dalībniekiem.
- Krūzīšu atstatums: parasti 500 mm.
- Caurules diametrs: parasti 48,3 mm OD.
- Materiāls: Q235 / Q355 (S235 / S355) tērauds.
- Sienas biezums: parasti 3,2 mm; lieljaudas-versijas var būt 4,0 mm.
- Kopējie garumi: 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m, 3,0 m, 4,0 m; tiek izgatavoti arī pielāgoti garumi.
- Galus: bieži aprīkots ar tapu/savienojuma tapu, lai savienotu standarta galus{0}}līdz{1}}galam. Pamatne atrodas uz pamatnes vai regulējama pamata domkrata.
- Augšējais stiprinājums: var saņemt U{0}}galvu/dakšu veidņu vai balstu atbalstam.
- Kravnesība: atkarīga no garuma, sienas biezuma, stiprinājumiem, saitēm un kāju slodzes.

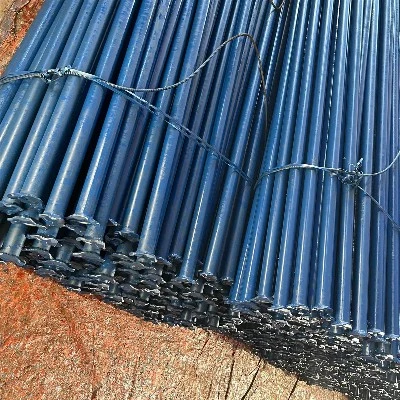

Cuplock virsgrāmata
|
Preces Nr. |
Garums |
Svars |
|
|
YFCL 250 |
2.5 m / 8'2'' |
9,35 kg / 20,61 mārciņas |
|
|
YFCL 180 |
1.8 m / 6' |
6,85 kg / 15,1 mārciņas |
|
|
YFCL 150 |
1.5 m / 4'11'' |
5,75 kg / 9,46 mārciņas |
|
|
YFCL 120 |
1.2 m / 4' |
4,29 kg / 13,91 mārciņas |
|
|
YFCL 090 |
0.9 m / 3' |
3,55 kg / 7,83 mārciņas |
|
|
YFCL 060 |
0.6 m / 2' |
2,47 kg/5,45 mārciņas |
Kupola sastatņu virsbūve ir primārais horizontālais elements. Tas savieno divus blakus esošos standartus, veidojot galveno karkasa nodalījumu, kas iet paralēli ēkas fasādei.
- Asmeņu gali: abi gali ir saplacināti/izkalti asmeņos, kas iederas standarta krūzēs.
- Savienojums: Asmeņu gali atrodas fiksētajā apakšējā kausā; augšējā bloķēšanas kauss noslīd uz leju pār tiem un tiek uzsitīts ar āmuru, lai nofiksētu savienojumu.
- Mezgla ietilpība: parasti vienā kausa mezglā var izveidot savienojumu līdz 4 dalībniekiem, parasti ar 90 grādu intervālu.
- Caurules izmērs: parasti 48,3 mm OD ar 3,2 mm sieniņu biezumu; smagākas-nodokļu versijas var būt biezākas.
- Krūzes atstatums: standarta mezgli parasti ir ar 500 mm intervālu standartā. Tāpēc šķērsvirziena līmeņus nosaka krūzes pozīcijas.
- Tipiski garumi: 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m, 2,4 m, 3,0 m – pieskaņoti sastatņu platumam.
| Cuplock starpstāvs | Asmens gali:Abi gali ir saplacināti/kalti asmeņos, kas iederas kausa mezglos uz standartiem. Bloķēšana:Asmeņi atrodas fiksētajā apakšējā kausā; bīdāmo augšējo kausu piesit ar āmuru, lai nofiksētu savienojumu. Orientācija:Transoms darbojas 90 grādu leņķī pret virsrakstiem. Virsgrāmatas iet gareniski; šķērsām iet šķērsām. Caurules izmērs:Parasti 48,3 mm OD ar 3,2 mm sieniņu biezumu |
||
|
Preces Nr. |
Garums |
Svars |
|
|
YFCIT 250 |
2.5 m / 8'2'' |
11,82 kg / 26,07 mārciņas |
|
|
YFCIT 180 |
1.8 m / 6' |
8,29 kg/18,28 mārciņas |
|
|
YFCIT 150 |
1.3 m / 4'3'' |
6,48 kg / 14,29 mārciņas |
|
|
YFCIT 120 |
1.2 m / 4' |
5,98 kg / 13,18 mārciņas |
|
|
YFCIT 090 |
0.795 m / 2'7'' |
4,67 kg / 10,3 mārciņas |
|
|
YFCIT 060 |
0.565 m / 1'10'' |
3,83 kg / 8,44 mārciņas |
|
Virsgrāmata vs šķērsstienis
| Biedrs | Virziens | Galvenā funkcija |
| Virsgrāmata | Vada gareniski gar sastatnēm | Savieno standarta nodalījumu-ar-līci; atbalsta šķērsām |
| Transom | Iziet šķērsvirzienā pāri sastatņu platumam | Atbalsta platformas dēļus; saista iekšējos/ārējos standartus |
Tie izskatās līdzīgi, un abiem ir asmeņu gali, taču tie tiek izmantoti dažādās pozīcijās un parasti tiek izgatavoti dažādos garumos.
Cuplock Diagonal Brace
|
Preces Nr. |
Izmēri |
Svars |
|
|
YFCD 1518 |
1.5 *1.8 m |
8,25 kg / 18,19 mārciņas |
|
|
YFCD 1525 |
1.5*2.5 m |
9,99 kg / 22,02 mārciņas |
|
|
YFCD 2018 |
2*1.8 m |
9,31 kg / 20,52 mārciņas |
|
|
YFCD 2025 |
2*2.5 m |
10,86 kg / 23,94 mārciņas |
Diagonālā kronšteins (saukts arī par šķērssiksnu) ir slīps tērauda elements ar kaltiem asmeņiem abos galos, ko izmanto, lai nodrošinātu sastatņu un balstu torņu sānu stabilitāti.
Savienojums:
Bieži aprīkoti ar asmeņu galiem, kas nofiksējas kausa mezglos pēc vertikāliem standartiem.
Dažās konfigurācijās tiek izmantoti grozāmie savienotāji, lai piestiprinātu stiprinājumu pie standartiem vai virsrakstiem vajadzīgajā leņķī.
Orientācija:Uzstādīts pa diagonāli pāri līcim, parasti aptuveni 45–60 grādu leņķī pret horizontāli.
Caurules izmērs:Parasti 48,3 mm OD ar 3,2 mm sieniņu biezumu.
Garumi:Izgatavots tā, lai tas atbilstu līča izmēram un augstumam. Piemēram, 1,5 m platam × 2,0 m augstam līcim nepieciešams apmēram 2,5 m garš stiprinājums.

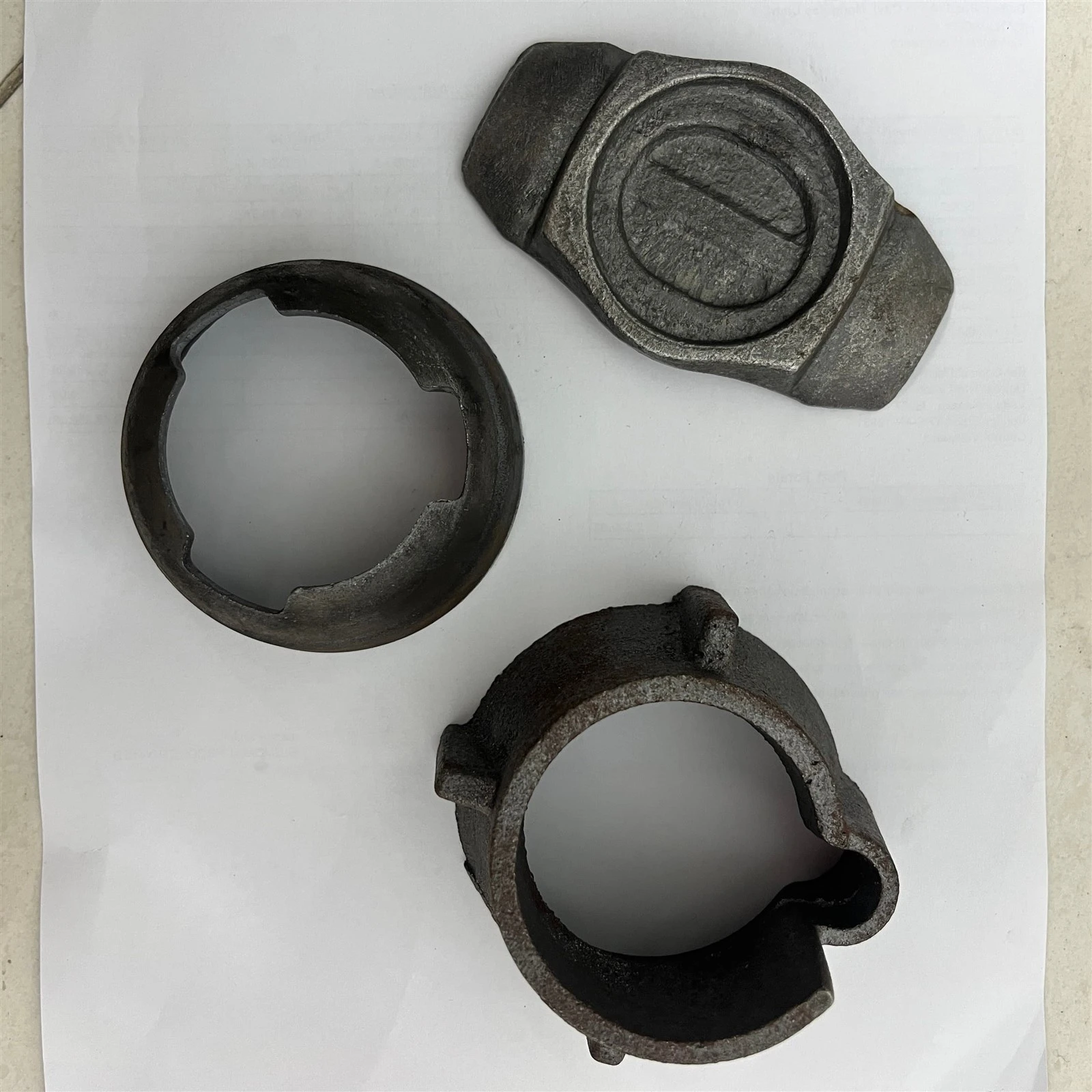

Cuplock piederumi
Augšējais kauss
Materiāls: Kaļamais čuguns
Svars: 0,43-0,45 kg
Var slīdēt uz augšu un uz leju un brīvi griezties uz standarta.
Ir fiksatora tapa, lai tā nenoslīdētu no standarta augšdaļas.

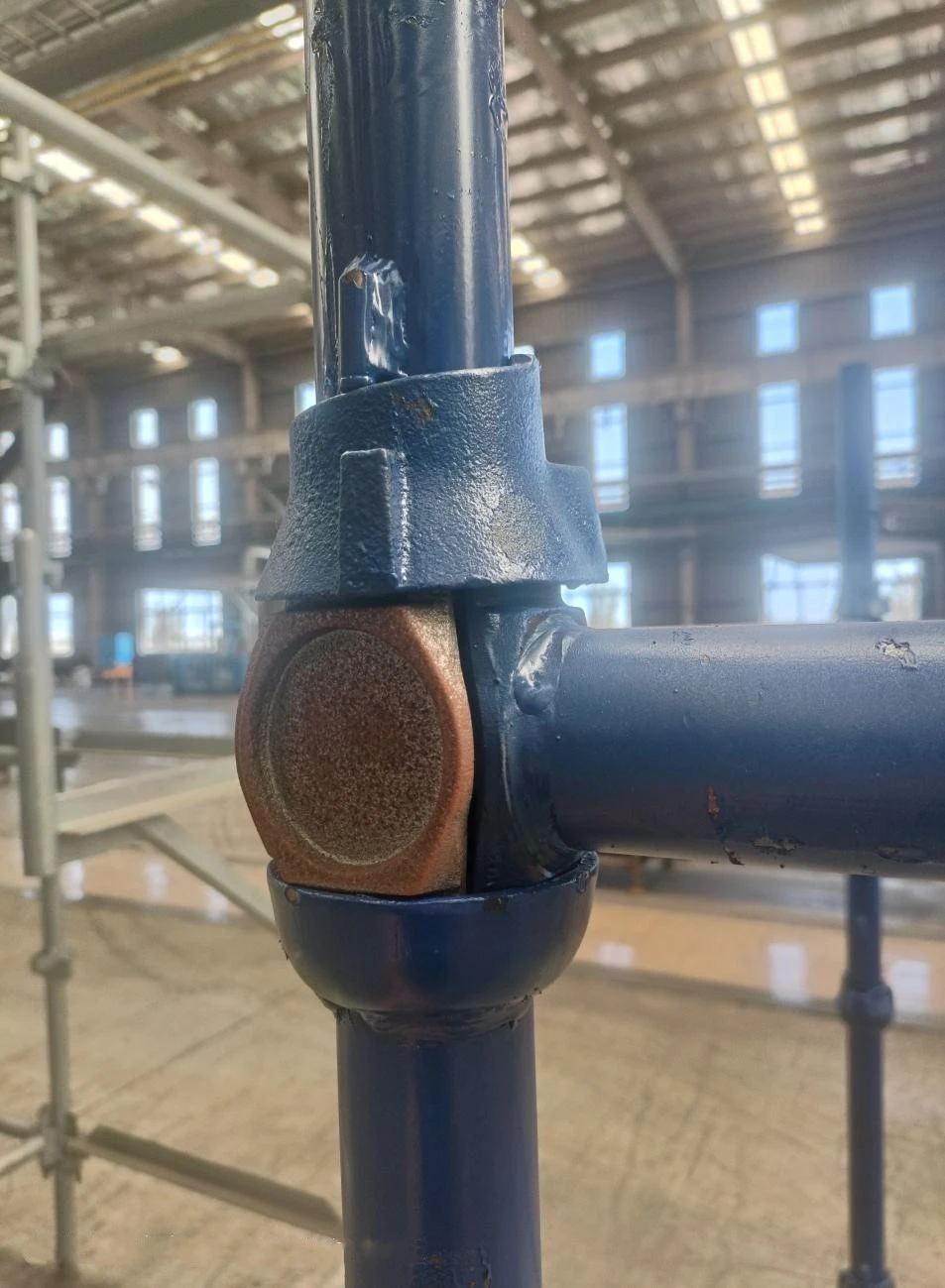

Pēc asmeņu ievietošanas apakšējā kausā nositiet augšējo kausu uz leju. Konusveida iekšējā virsma cieši pieguļ visiem asmeņiem un nofiksē tos.
Apakšējais kauss
Materiāls: Q235 tērauda presēta ogle
Svars: 0,2 kg
Stingri piemetināts pie vertikālās standarta caurules, nevar slīdēt vai griezties.
Tam ir četras sēdvietas, lai uzņemtu asmeņus no līdz pat četriem elementiem (virsraksts, šķērsstienis, diagonāle).
Notur asmeņus pozīcijā pirms bloķēšanas ar augšējo kausu.
Virsgrāmatas asmens
Materiāls: #35Drop Forged
Svars: 0,2-0,25 kg
Kalts augstas -izturības tērauds, kas nav griezts no plakanas plāksnes.
Metināts līdz virsgrāmatas caurules galam.
Ievietots apakšējā kausa spraugās; nofiksējas vietā, kad augšējais kauss ir nospiests uz leju.
Dubultā virsgrāmata
Dēļa kronšteins
Tapas savienotājs
